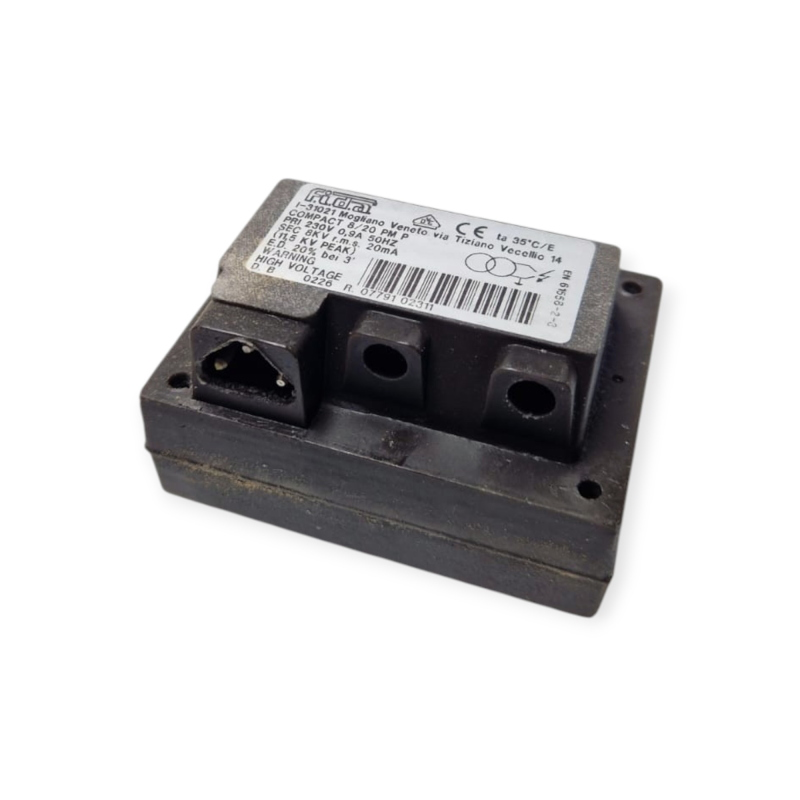

Trasformatore di accensione FIDA Compact 8/20 PM P da incorporare, con uscita singola polo a massa a 8 kV e alimentazione 230V 50Hz. Progettato per bruciatori dotati di unita' di controllo fiamma, viene fornito pronto all'uso con cavo di alimentazione e spina da 450 mm.
CARATTERISTICHE PRINCIPALI
intermittenza 20% su ciclo di 3 minuti, compatibile con i normali cicli di accensione dei bruciatori
tensione di picco in uscita 11,5 kV, corrente secondaria 20 mA
protetto da polvere e umidita' (IP44) se abbinato a cavi BT e AT sovrastampati FIDA
temperatura ambiente massima di esercizio 35°C
conforme a norma EN 61558-2-2, marcatura CE e direttiva RoHS
cavi di alta tensione disponibili a richiesta
lunghezze cavo alimentazione diverse disponibili su richiesta
DATI TECNICI
marca: FIDA S.r.l.
modello: Compact 8/20 PM P
tipo: polo a massa (PM) con uscita singola alta tensione
alimentazione primaria: 230V 50Hz 0,9A
tensione secondaria: 8 kV r.m.s. (11,5 kV picco)
corrente secondaria: 20 mA
intermittenza: 20% su 3 minuti
temperatura ambiente massima: 35°C/E
lunghezza cavo alimentazione: 450 mm (standard)
grado di protezione: IP44 (con cavi FIDA sovrastampati)
normativa: EN 61558-2-2
marcatura: CE, RoHS
FORNITURA
trasformatore di accensione FIDA Compact 8/20 PM P
cavo di alimentazione e cavi alta tensione non inclusi, disponibili separatamente
APPLICAZIONI
accensione su bruciatori con unita' di controllo fiamma che richiedono trasformatore con polo a massa
sostituzione di trasformatori FIDA serie Compact 8/20 PM su impianti esistenti
utilizzo anche su dispositivi antizanzare a bruciatore (come indicato dal costruttore)
CODICI E RIFERIMENTI ORIGINALI
produttore: FIDA S.r.l. - Mogliano Veneto (TV)
modello: Compact 8/20 PM P
per informazioni sulla compatibilita' con specifici modelli di bruciatori, contattare il nostro servizio clienti
DOMANDE FREQUENTI
Qual e' la differenza tra il modello 8/20 PM e il modello 8/20 CM?
Il PM (polo a massa) ha un'uscita singola a 8000V. Il CM (centro a massa) ha due uscite a 4000V ciascuna. La scelta dipende dalla configurazione degli elettrodi sul bruciatore.
Il cavo di alimentazione e' incluso?
No, il cavo di alimentazione e i cavi alta tensione vengono venduti separatamente. Utilizzare esclusivamente cavi originali FIDA.
Il trasformatore puo' funzionare senza centralina?
No, deve essere collegato obbligatoriamente a un'unita' di controllo fiamma. Non e' previsto il funzionamento autonomo.
