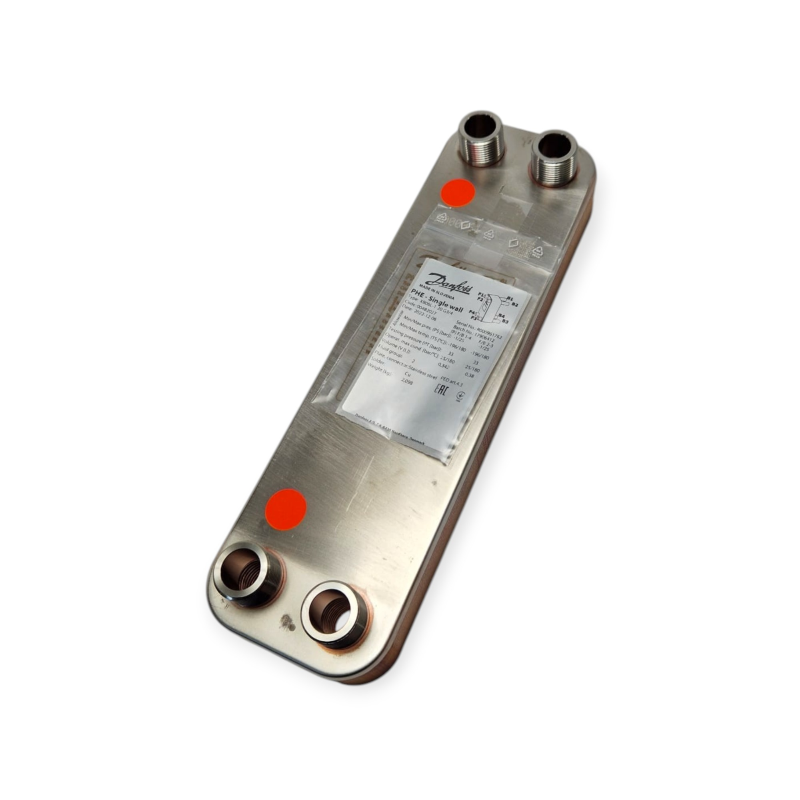

DANFOSS SCAMBIATORE DI CALORE A MICROPIASTRE XB06L-1 20 PIASTRE ATTACCHI G 3/4 PER TELERISCALDAMENTO E RISCALDAMENTO

Lo scambiatore di calore Danfoss 004B2027 è un modello a micropiastre della serie XB06 progettato per applicazioni di teleriscaldamento, teleraffrescamento e sistemi di riscaldamento. La tecnologia Micro Plate Danfoss consente uno scambio termico più efficiente grazie al particolare disegno delle piastre, migliorando il trasferimento di calore rispetto ai tradizionali scambiatori brasati.

Il design compatto permette un’elevata efficienza energetica con ridotte perdite di carico e lunga durata operativa, rendendolo adatto per numerosi sistemi di trasferimento termico in ambito civile e industriale.

CARATTERISTICHE PRINCIPALI

scambiatore di calore a micropiastre brasato serie XB06
progettato per teleriscaldamento, teleraffrescamento e applicazioni di riscaldamento
design Micro Plate per maggiore efficienza di scambio termico
minori perdite di carico e maggiore rendimento energetico
struttura compatta con elevata affidabilità e lunga durata

DATI TECNICI

modello: XB06L-1
codice Danfoss: 004B2027
numero piastre: 20
numero passaggi: 1
attacchi: filettati G 3/4 secondo ISO 228/1
pressione massima di esercizio: 25 bar
temperatura di esercizio: da -196 °C a +180 °C
volume per canale: 0,025 l
materiale piastre: acciaio inox 1.4404
materiale brasatura: rame
mezzi compatibili: acqua di circolazione, acqua glicolata fino al 50%, miscele acqua-glicole e altri fluidi per trasferimento termico
approvazione: PED direttiva apparecchi a pressione

DIMENSIONI PRINCIPALI

altezza totale: 320 mm
larghezza: 95 mm
interasse verticale attacchi: 270 mm
diametro bocchello centrale: 45 mm
lunghezza attacchi: 20 mm

APPLICAZIONI

ideale per impianti di teleriscaldamento e teleraffrescamento
utilizzo in sistemi di riscaldamento e trasferimento di calore
adatto per circuiti acqua e miscele glicolate negli impianti termici civili e industriali
