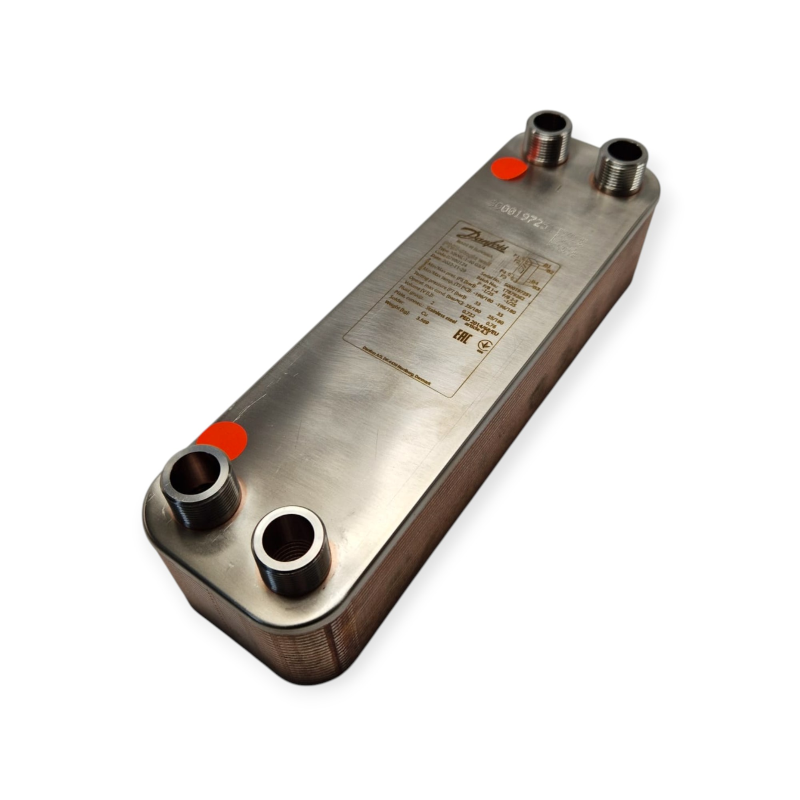

DANFOSS 079B0124 SCAMBIATORE DI CALORE A MICROPIASTRE XB06L-1 40 PIASTRE G 3/4 25 BAR

Scambiatore di calore a micropiastre Danfoss 079B0124 serie XB06L-1 a 40 piastre, progettato per applicazioni di riscaldamento, teleriscaldamento e trasferimento termico.
Scambiatore brasato ad alta efficienza, caratterizzato dal design Micro Plate Danfoss che consente un trasferimento di calore ottimizzato con ridotte perdite di carico.

CARATTERISTICHE PRINCIPALI
Scambiatore di calore a micropiastre brasato
Serie XB06L-1
Numero di piastre 40
Schema piastre L
Tecnologia Micro Plate Danfoss per elevata efficienza di scambio
Approvazione PED

DATI TECNICI
Codice Danfoss 079B0124
Pressione massima di esercizio 25 bar lato 1
Pressione massima di esercizio 25 bar lato 2
Temperatura di esercizio da -196 °C a +180 °C
Numero di passaggi 1
Volume per canale 0,025 l
Gruppo fluido 1

CONNESSIONI
Attacchi filettati G 3/4
Standard di collegamento ISO 228/1
Lunghezza attacco lato 1 20 mm
Lunghezza attacco lato 2 20 mm
Interasse verticale bocchelli 270 mm
Interasse orizzontale bocchelli 45 mm

DIMENSIONI E PESI
Altezza totale senza piedini 320 mm
Larghezza totale 95 mm
Peso netto 3,6 kg
Peso lordo 4,065 kg
Volume 6,114 l

MATERIALI
Materiale piastre acciaio inox 1.4404
Materiale brasatura rame

APPLICAZIONI
Scambiatore di calore per impianti di riscaldamento
Idoneo per teleriscaldamento e teleraffrescamento
Utilizzabile con acqua di circolazione e miscele acqua-glicole fino al 50%
Adatto a sistemi civili e industriali per il trasferimento di calore
