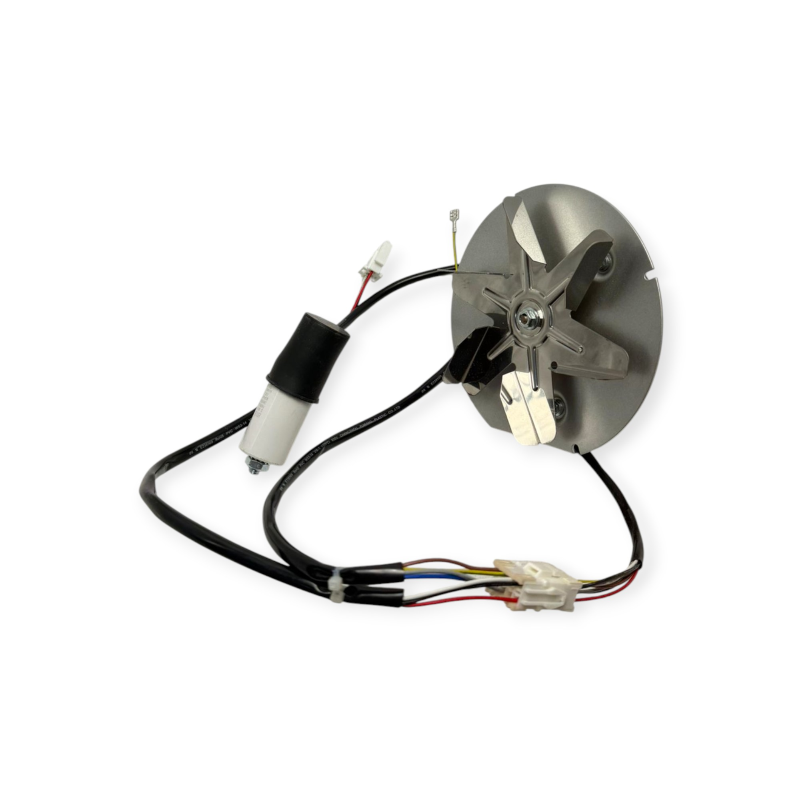

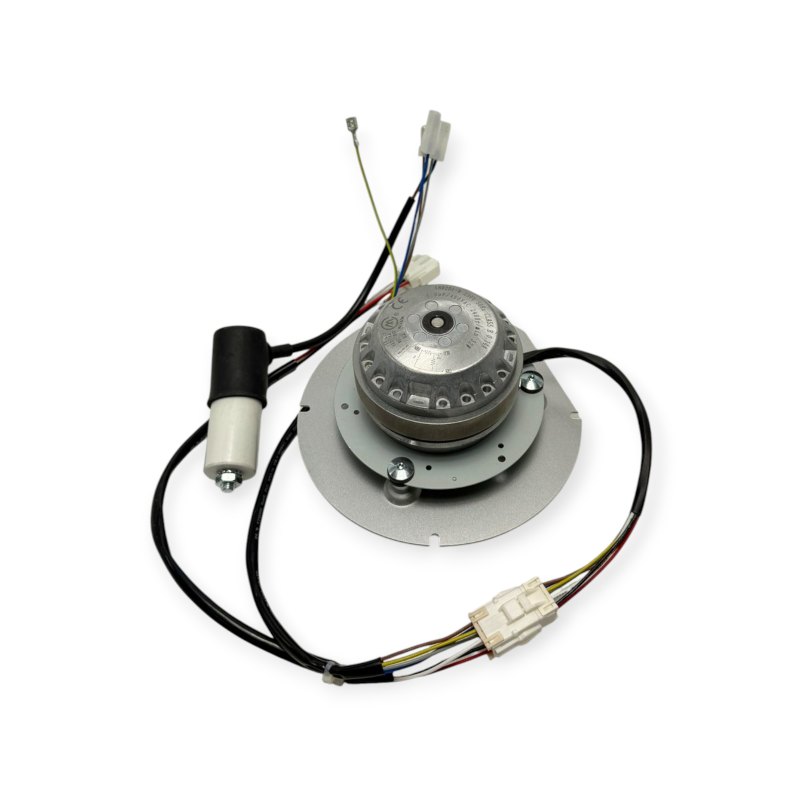

MOTEUR DE VENTILATEUR CAF15C-016F COMPATIBLE AVEC EBM R2E150-AN91-50 ECOFIT 2RECA3 POÊLE À GRANULÉS

CAF15C-016F ex CAF15C-001F est un ventilateur centrifuge monophasé à double aspiration avec roue métallique conçu pour garantir fiabilité fonctionnement continu et compatibilité dimensionnelle avec les principaux modèles de référence sur le marché

Le ventilateur fonctionne sous tension nominale de 230 V AC ±10% à 50 Hz consomme une puissance de 32 W avec courant nominal de 0 14 A et développe une vitesse de rotation de 2400 tr min avec rotation antihoraire vue côté arbre Il est adapté au fonctionnement continu et réalisé avec classe d isolation B selon IEC 60085

La plage de température ambiante autorisée est comprise entre 0 °C et +90 °C garantissant une utilisation sûre même dans des conditions thermiques sévères Le moteur est équipé d un condensateur permanent de 1 µF 450 VAC intégré au câblage

Le ventilateur est équipé d un capteur Hall tachymétrique avec sortie 1 impulsion par tour utile pour contrôle de la vitesse Le capteur peut être alimenté en courant continu de 3 8 à 18 VDC avec consommation maximale de 20 mA sortie collecteur ouvert et résistance de pull up externe requise La tension maximale de sortie est 18 V

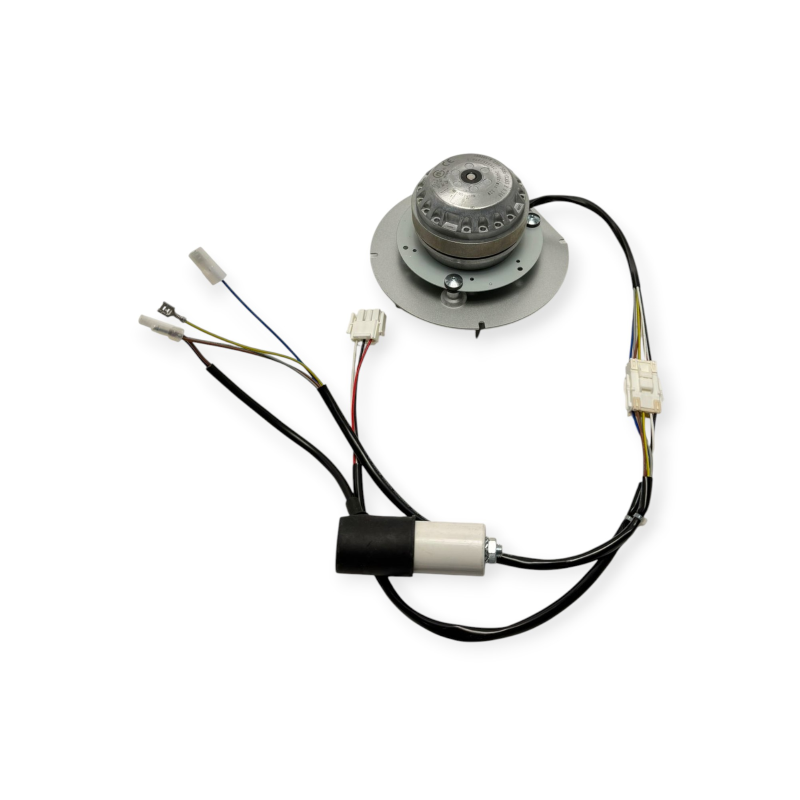

Le câblage comprend
bornes d alimentation Faston femelles 6 3 × 0 8 mm
borne de terre
sortie tachymétrique dédiée
La longueur des câbles sortant du moteur est 700 ±20 mm

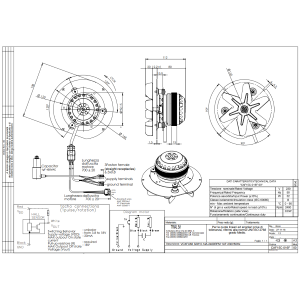

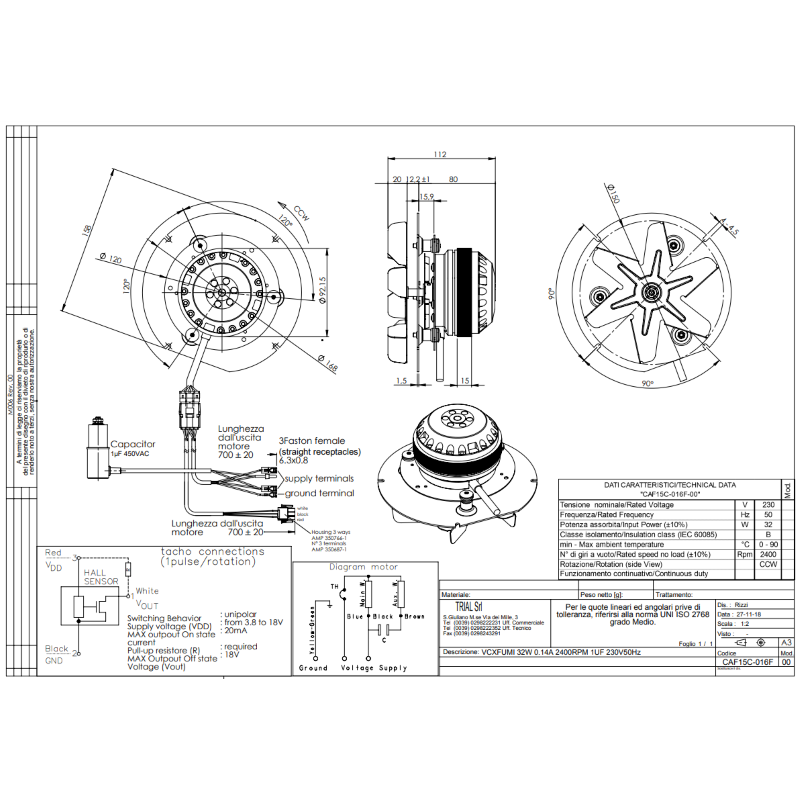

D un point de vue mécanique le ventilateur présente
diamètre extérieur de la roue 150 mm
bride de fixation circulaire avec entraxes standardisés
structure conçue pour garantir robustesse équilibre et faibles vibrations

Compatibilité et interchangeabilité
CAF15C-016F est entièrement compatible et interchangeable mécaniquement et électriquement avec
EBM Papst R2E150-AN91-50
ECOFIT 2RECA3

Il représente une solution équivalente directe pour applications de ventilation refroidissement de tableaux électriques électronique de puissance CVC et équipements industriels tant pour nouvelles installations que pour remplacements OEM
