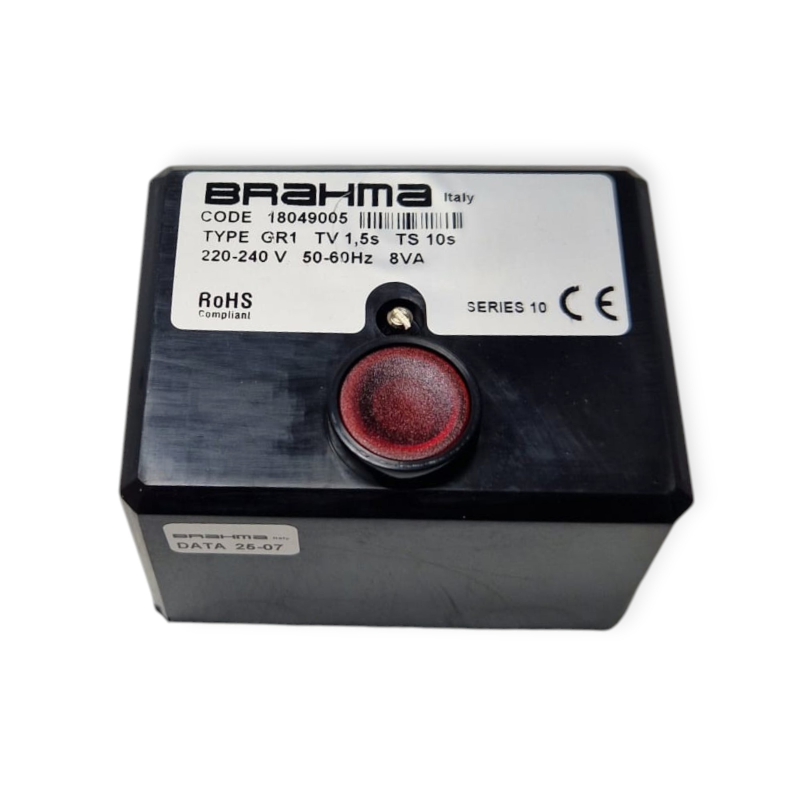

BRAHMA 18049005 SCHEDA QUADRO ACCENSIONE GR1 TV 1,5 TS 10 230V PER BRUCIATORE

"Modulo elettronico Brahma GR1, codice 18049005, per l'accensione e il controllo di sicurezza di bruciatori a gas monostadio. Appartiene alla Serie 10 ed è progettato per garantire affidabilità e conformità alle normative europee CE e RoHS.

Caratteristiche tecniche:

* Modello: GR1
* Codice articolo: 18049005
* Alimentazione: 220-240 V AC
* Frequenza: 50-60 Hz
* Potenza assorbita: 8 VA
* Tempo valvola (TV): 1,5 s tempo massimo entro cui la centralina deve rilevare la presenza di fiamma dopo l’apertura della valvola gas
* Tempo di sicurezza (TS): 10 s tempo massimo di erogazione gas in assenza di fiamma prima del blocco di sicurezza
* Tipo accensione: automatica con controllo fiamma a ionizzazione
* Pulsante di reset manuale frontale
* Montaggio: a pannello
* Grado di protezione: IP40 (involucro standard)
* Conforme alle direttive CE – RoHS

Funzionamento:
Dopo l’alimentazione, il modulo attiva l’elettrodo di accensione e apre la valvola gas. Se entro 1,5 secondi (TV) viene rilevata la fiamma, il bruciatore prosegue il funzionamento regolare. In caso contrario, il modulo entra nella fase di sicurezza, interrompendo l’erogazione gas entro 10 secondi (TS) ed entrando in blocco.

Applicazioni:

* Caldaie e bruciatori murali a gas
* Forni industriali
* Generatori di aria calda
* Sistemi di combustione a singolo stadio

Il modulo Brahma GR1 è adatto alla sostituzione di centraline obsolete o per nuove installazioni, dove è richiesta affidabilità, compattezza e compatibilità con sensori a ionizzazione.


"
